Virtueller Ohrchirurgie-Simulator
VOXEL-MAN Tempo ist ein einzigartiger Trainingssimulator für die chirurgische Eröffnung des Mittelohrs. Es ermöglicht eine realistische Handhabung von Bohrer und Sauger und eignet sich ideal, um ein tiefes Verständnis der chirurgischen Zugangswege zu entwickeln.
Realistische 3D-Modelle und Instrumente

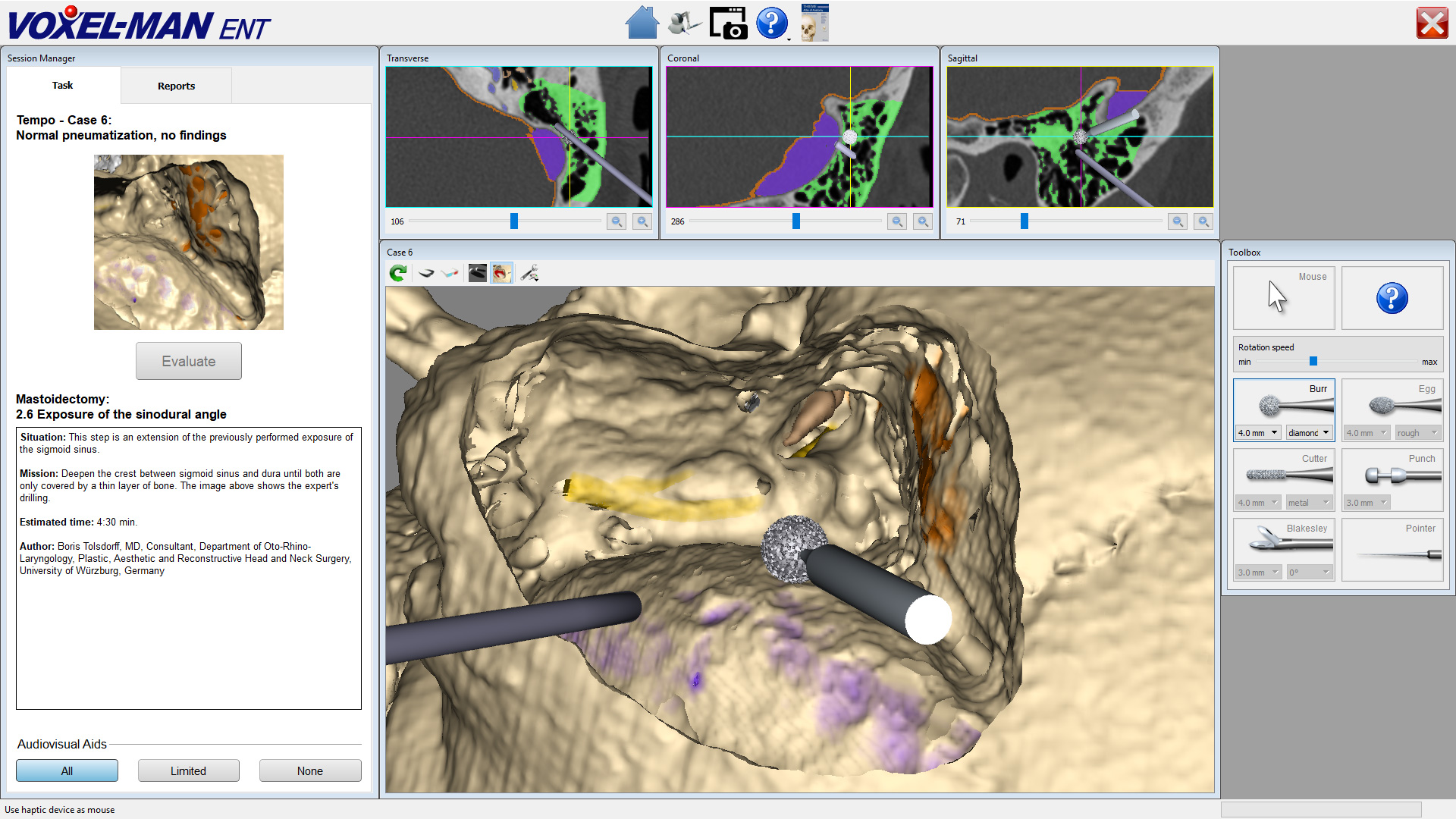

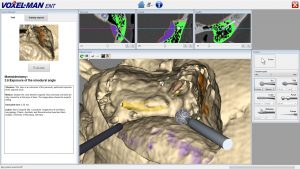

Patient und Instrumente werden im Computer hochauflösend modelliert und auf einem 3D-Bildschirm visualisiert. Durch den Einsatz von Techniken der Virtuellen Realität und Robotik bietet VOXEL-MAN Tempo ein Look-and-Feel, das dem realen Eingriff sehr nahe kommt. Das System basiert auf virtuellen 3D-Modellen, die aus hochauflösenden CT-Daten abgeleitet sind.

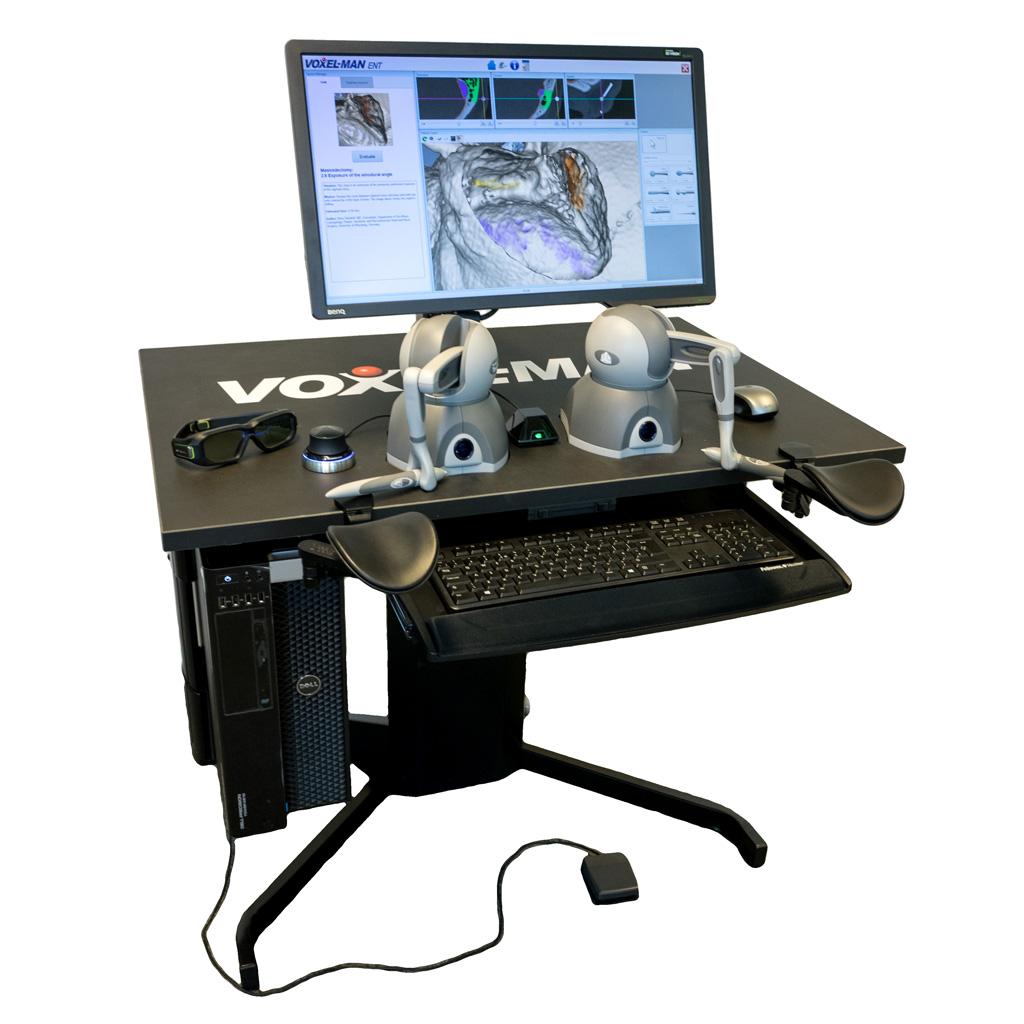

Das Handstück wird durch ein haptisches Gerät repräsentiert, die sich frei im Raum bewegen lässt und eine sehr realistische Kraftrückkopplung liefert. Mit VOXEL-MAN Tempo lassen sich selbst feinste Strukturen der Oberfläche des Mastoids erfühlen und mit hoher Präzision bearbeiten.
Chirurgische Instrumente umfassen eine Auswahl an Metall- und Diamantfräsern unterschiedlicher Größe, die über ein Fußpedal aktiviert werden. Ein Sauger ermöglicht ein beidhändiges Arbeiten. Das Operationsfeld kann jederzeit von allen Seiten betrachtet und beliebig vergrößert werden. Ein virtuelles chirurgisches Navigationssystem verfolgt permanent die Bewegungen der Instrumente auf drei orthogonalen CT-Schnittbildern und vermittelt so nebenbei die Interpretation dieser Bilder.
Trainingsfälle
VOXEL-MAN Tempo bietet eine Reihe vordefinierter Trainingsfälle des Mittelohrs mit unterschiedlicher Anatomie und Pathologie, einschließlich eines sklerotischen Knochens und eines Cholesteatoms. Alle basieren auf hochauflösenden CT-Daten realer Fälle. Jeder Fall ist als linkes oder rechtes Ohr nutzbar. Risikostrukturen wie Nervus facialis, Trommelfell, Bogengänge, Cochlea, Gehörknöchelchen, Halsschlagader, Sinus sigmoideus und Dura sind farblich markiert. Eine optionale Supportfunktion sorgt für automatische Warnmeldungen, wenn sich der Anwender kritischen Strukturen nähert.
Aufgaben und Bewertung
VOXEL-MAN Tempo bietet eine Reihe von vordefinierten Aufgaben für die Antrotomie, Mastoidektomie und radikale Mastoidhöhle. Eine freie Präparation ist ebenfalls möglich. Ein automatisches Skills Assessment liefert ein unmittelbares und objektives Feedback über die Leistung des Trainees. Schwierigkeiten werden so erkannt und der Auszubildende kann sich auf sie konzentrieren. Für die Nachbesprechung steht eine automatische Videoaufzeichnung der Sitzung zur Verfügung. Instruktoren können Lernkurven von Einzelpersonen und Gruppen visualisieren, um den Lernfortschritt zu überwachen und zu vergleichen.
Darüber hinaus können Tutoren sogar eigene Aufgaben definieren und Musterpräparationen erstellen und so den Simulator als Autorensystem nutzen.
